Переход на вкладку "Редактор экранных форм" происходит:

  • нажатием кнопки "Создать экранную форму
  • открытием выбранной экранной формы кликом -
    • по ее наименованию в таблице "Черновики"
    • по номеру версии в таблице "Опубликованные"

Вкладка "Редактор экранных форм" отображает создаваемые и редактируемые экранные формы.

Над рабочей областью редактора экранных форм расположена строка с панелями кнопок управления экранной формой и кнопок быстрых действий.

При наведении курсора на кнопку появляется всплывающая подсказка с названием кнопки.

Панель управления экранной формой

Панель управления экранной формой содержит следующие кнопки:

  1. Кнопка "Посмотреть"- предназначена для предпросмотра готовой экранной формы.

  2. Кнопка "Опубликовать"– предназначена для публикации готовой экранной формы.
  3. Кнопка "Редактировать"– предназначена для редактирования параметров экранной формы.

  4. Кнопка "Закрыть" – при нажатии кнопки "Закрыть"  закрывается вкладка редактора и открывается вкладка "Черновики". Создаваемая форма при этом автоматически сохраняется.

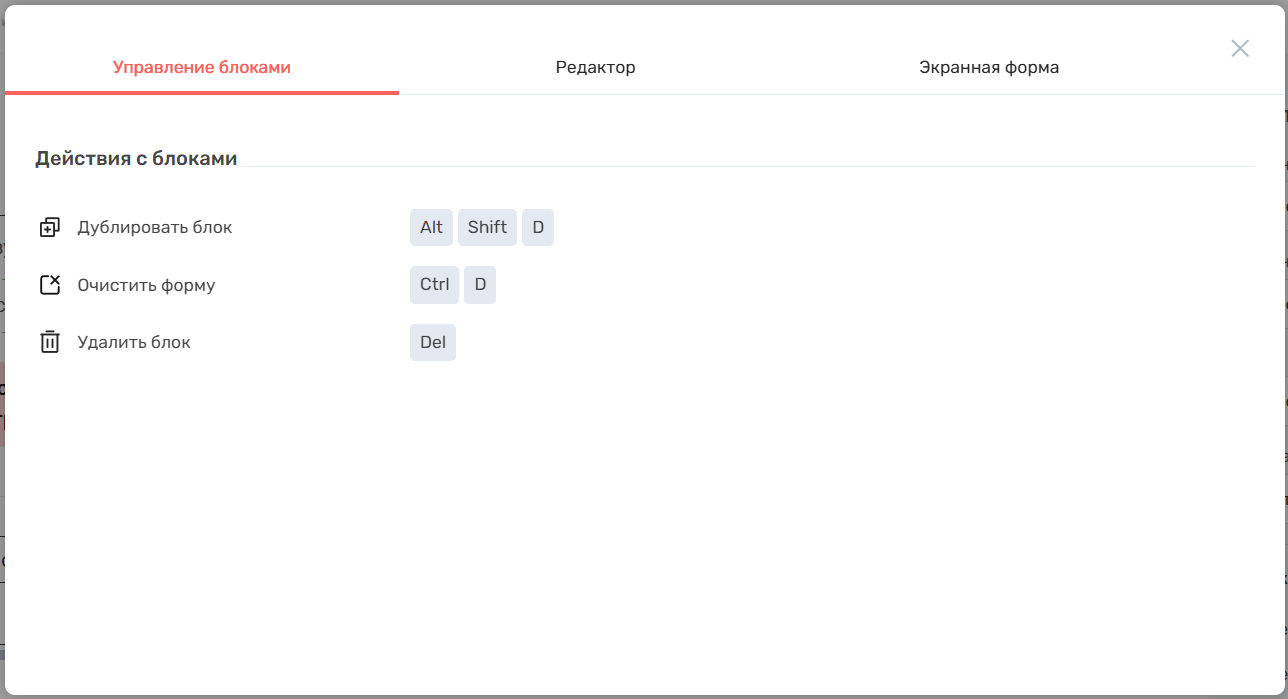

Кнопки панели быстрых действий

Предусмотрены следующие кнопки панели быстрых действий:

№Наименование кнопкиНазначение кнопки
1.

Кнопка "Назад"

Отмена действия на шаг
2.

Кнопка "Вперёд"

Возврат отменённого действия на шаг
3.

Кнопка "Очистить"

Полная очистка экранной формы от элементов.

4.

Кнопка "Удалить"

Удаление выбранного элемента
5.

Кнопка "Дублировать"

Дублирование элемента экранной формы

Панель элементов экранной формы

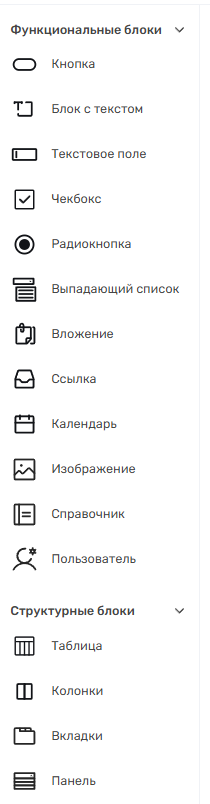

Под панелью кнопок быстрых действий располагается панель с блоками экранной формы:

В таблице приведено краткое описание элементов экранной формы.

Обозначение и наименование элемента экранной формы на панелиНазначение элемента экранной формыПример отображения элемента в экранной форме

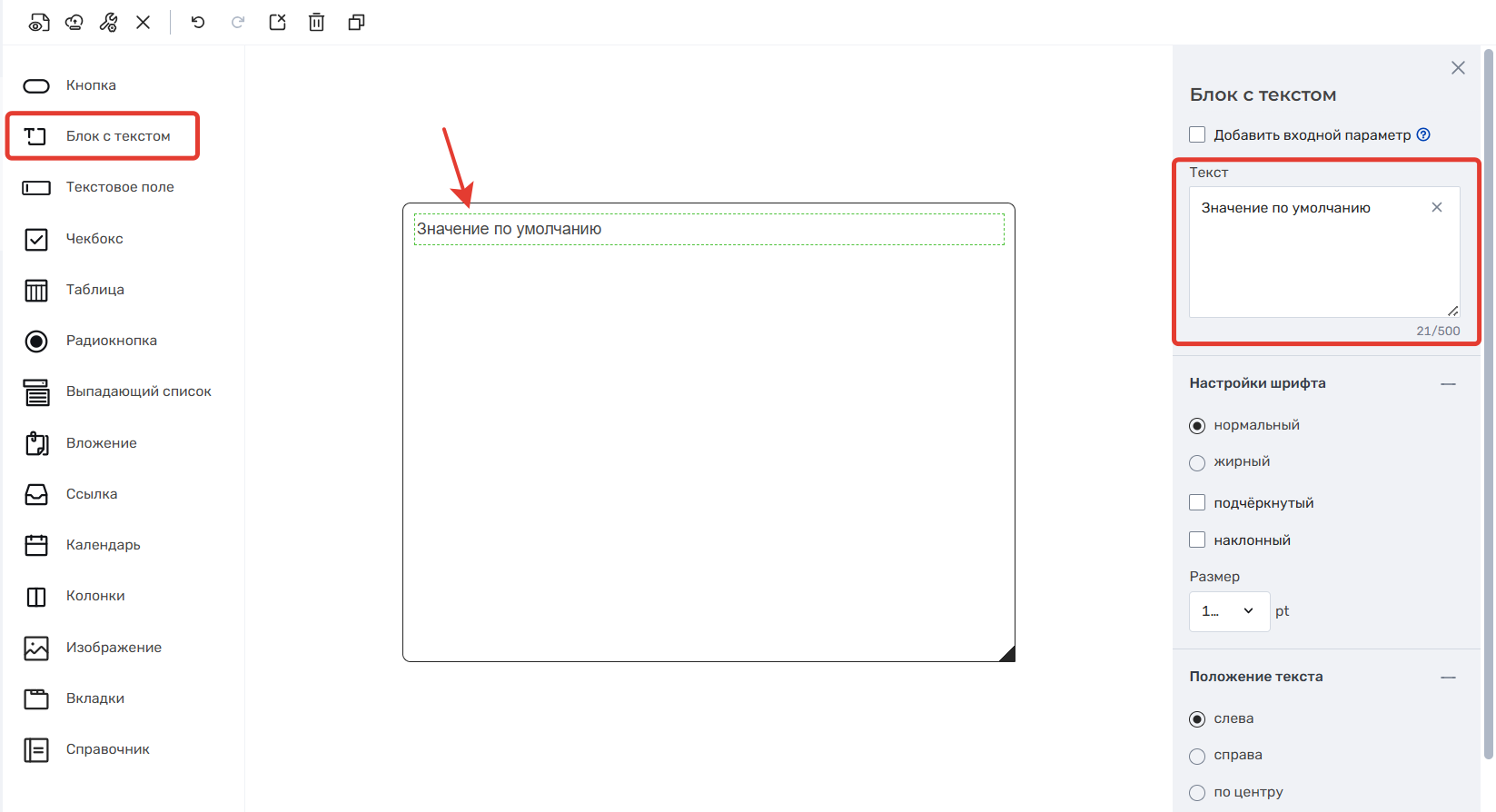

Элемент "Блок с текстом" – предназначен для размещения на экранной форме текстовых полей

Элемент "Кнопка" – предназначен для последующего ветвления вариантов выполнения. Название кнопки используется в качестве названия логической переменной. У нее есть обязательное поле для заполнения "Значение при подтверждении"

Элемент "Текстовое поле" – предназначен для размещения на экранной форме текстовых значений, таких, как заголовки и прочие наименования, уведомления и оповещения, которые не меняются впоследствии при работе с экранной формой в процессе выполнения экземпляров процессов, в которых присутствует данная форма


Элемент "Чекбокс" – предназначен для выбора каких-либо значений из представленных Дизайнеру процесса в экранной форме, одного или нескольких, результатом которого будет следующее действие с экранной формой или с задачей в целом, в зависимости от выбора пользователя и состава самой экранной формы. То есть при помощи чекбоксов можно создать условия выбора нескольких родственных или взаимосвязанных значений, либо не выбирать совсем, что тоже будет приводить к выполнению определённого действия в работе экземпляра процесса

Элемент "Таблица" – предназначен для размещения таблицы на экранной форме

Элемент "Радиокнопка" – предназначен для выбора какого-то одно значения из нескольких представленных. Значения могут быть как родственными, так и противоположными. Но, при использовании данного элемента, всегда существует условие выбора какого-либо значения, в отличие от чекбокса, где можно не выбирать ни одного элемента


Элемент "Выпадающий список" – предназначен для выбора данных, в рамках выполнения экземпляра процесса. Элементы процесса самостоятельно вписываются в список

Элемент "Вложение" – предназначен для прикрепления каких-либо либо файлов пользователя из локального хранилища, требуемых в процессе выполнения экранной формы в рамках работы экземпляра процесса. По умолчанию в названии стоит наименование "Вложение"

Элемент "Ссылка" – предназначен для скачивания прикреплённого к экранной форме вложения

Элемент "Календарь" – предназначен для быстрого выбора пользователем, при необходимости, даты или временного интервала. Таким образом у пользователя экранной формы нет необходимости выбирать формат даты, после указания ее в календаре, он будет выбран автоматически

Элемент "Колонки" – предназначен для позиционирования и группировки элементов экранной формы

Элемент "Изображение" – предназначен для размещения изображения

Элемент "Вкладки" – предназначен для создания экранной формы со сложной, но компактной структурой в виде панели с несколькими вкладками. На каждой такой вкладке размещаются все остальные функциональные блоки, доступные в Редакторе экранных форм

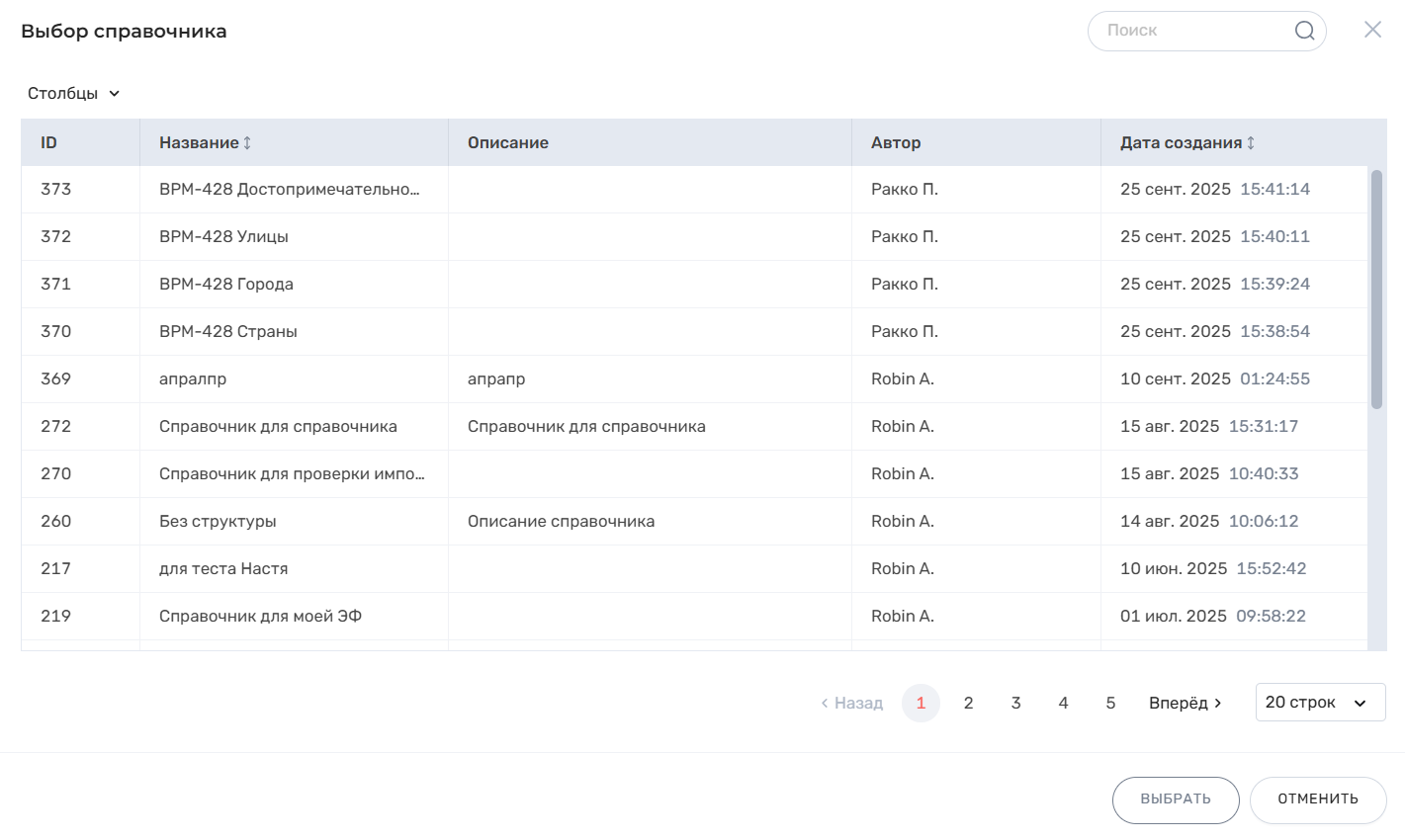

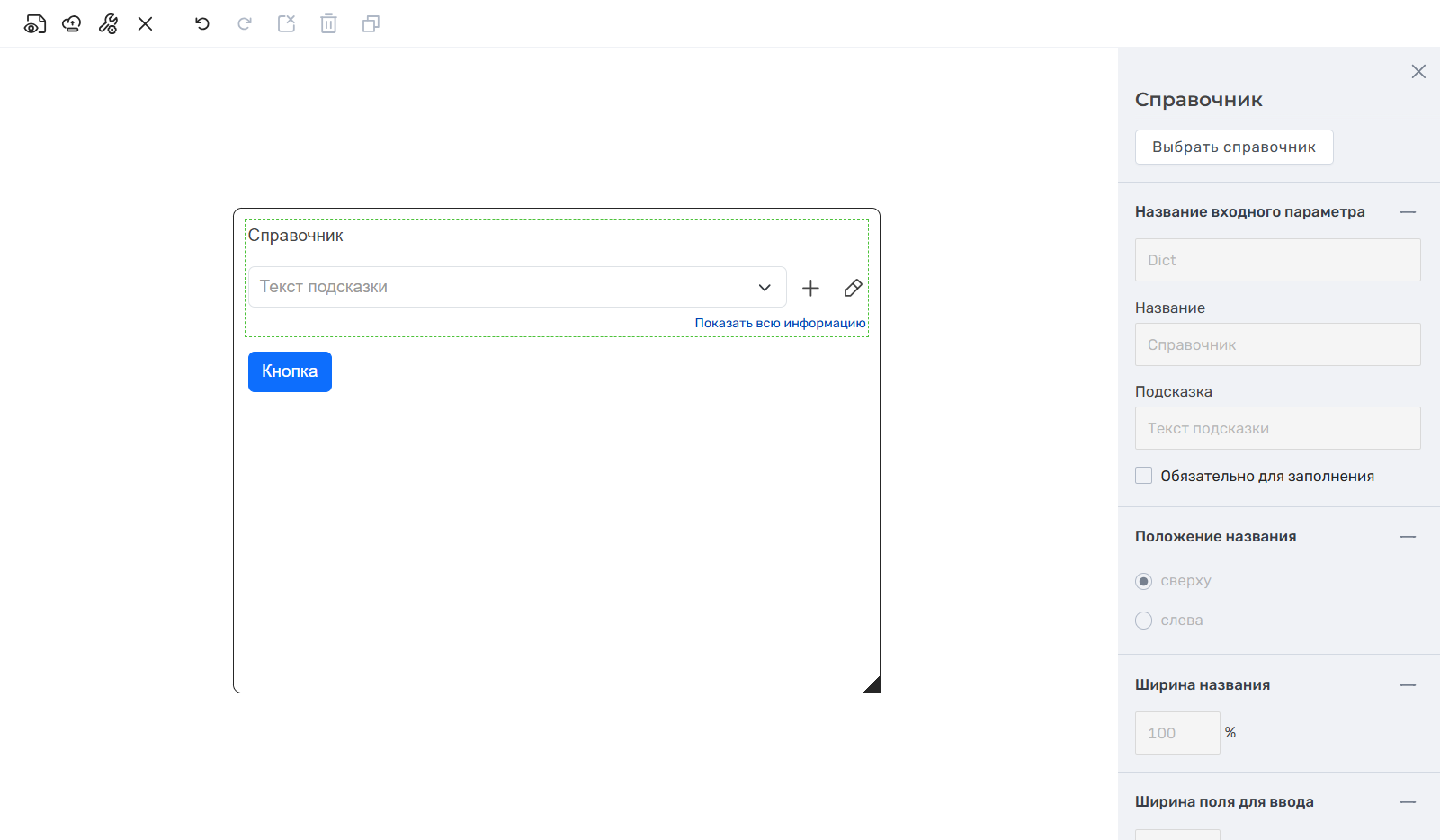

Элемент "Справочник" – предназначен для размещения справочника на экранной форме.

При наведении и выборе элементы выделяются серым цветом.

Панель параметров элементов экранной формы

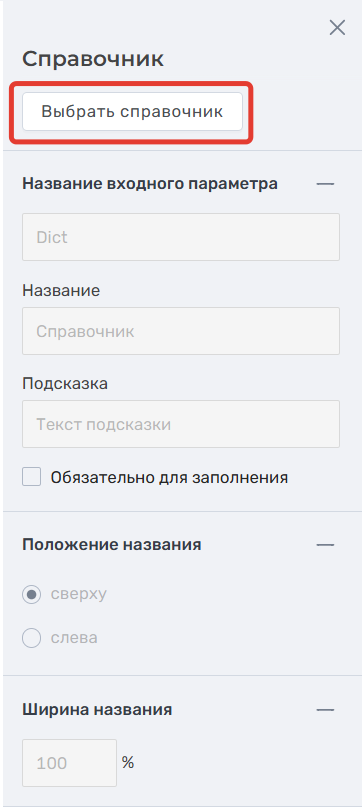

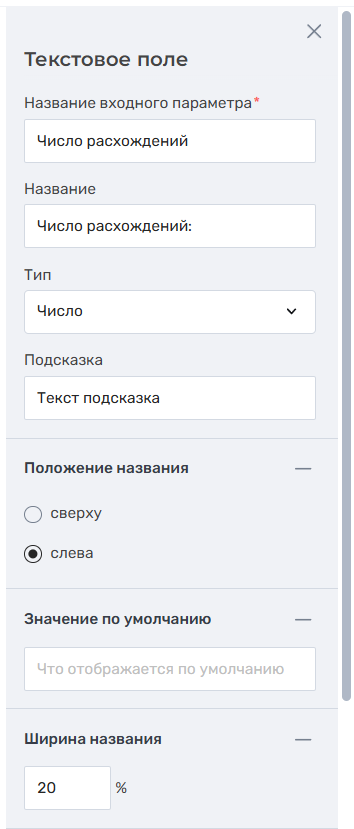

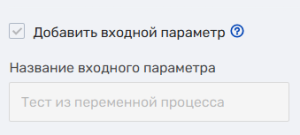

Вдоль правого края при добавлении элемента экранной формы открывается панель параметров для элементов экранной формы, которая содержит поля для ввода текста, значений и координат размещения элемента.

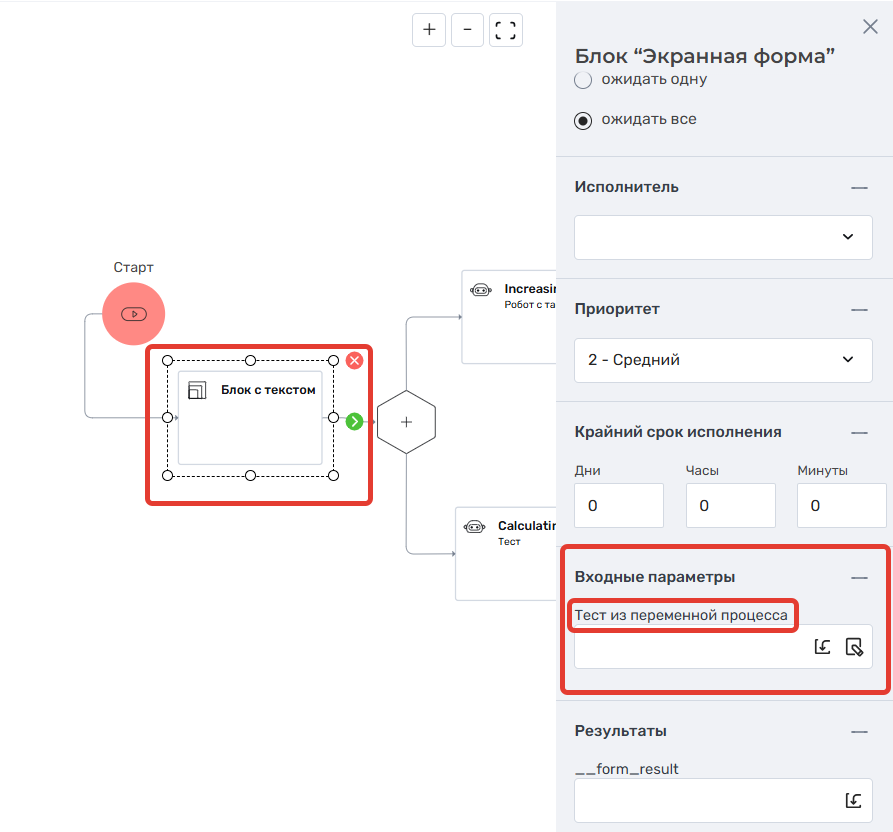

Для каждого элемента экранной формы высвечивается свой набор параметров для заполнения.

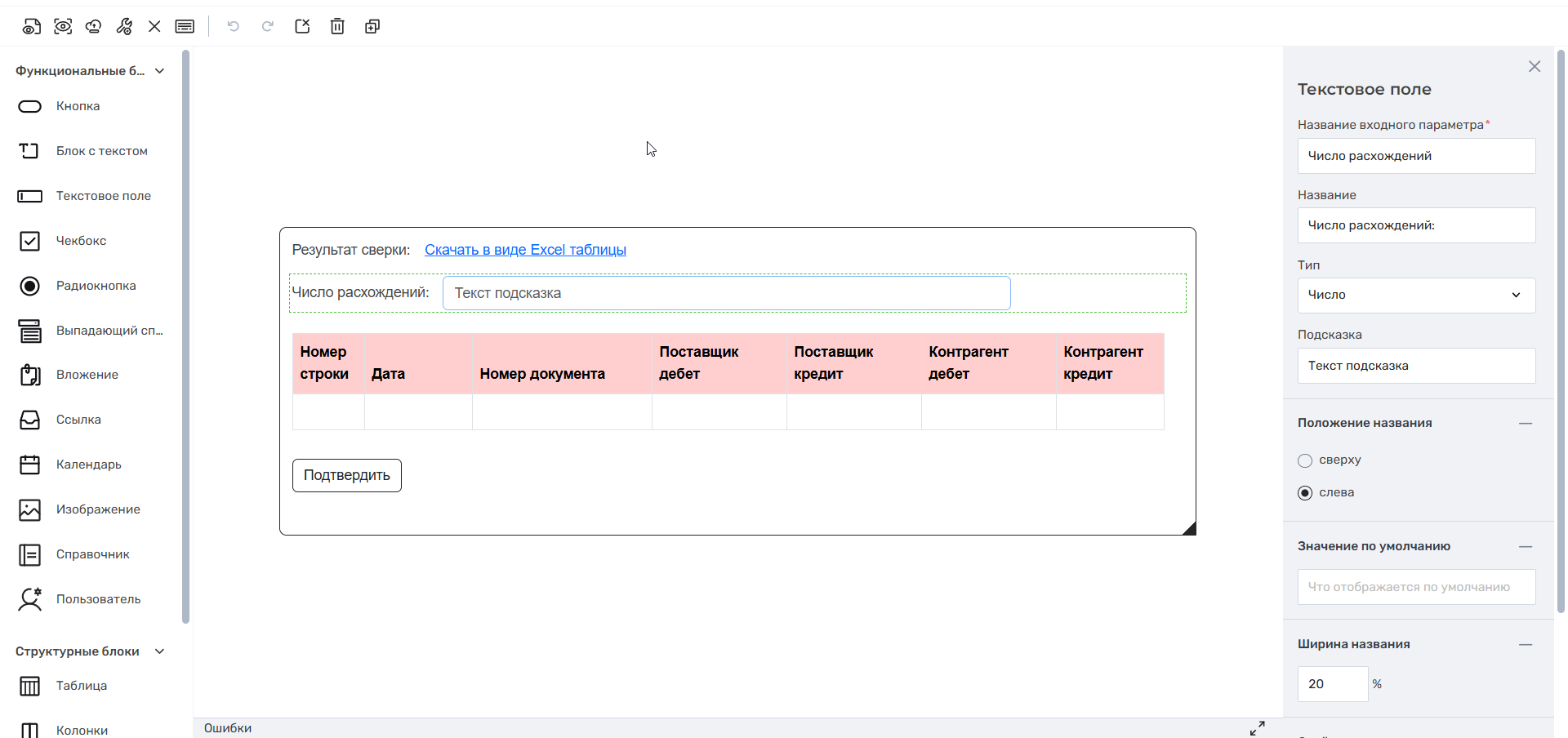

Рабочее поле редактора экранных форм

Основную часть страницы занимает рабочее поле редактора экранных форм. На поле могут располагаться элементы из панели с элементами экранной формы. Элементы могут добавляться перетаскиванием с зажатой левой кнопкой мыши.

При добавлении элемента экранной формы выполняется следующая типовая последовательность операций:

  1. Выбор элемента экранной формы из панели элементов (1), расположенной слева в окне, перетаскиванием элемента экранной формы, при помощи компьютерной мыши на рабочее поле редактора (2).
  2. Нажатие на элемент в рабочем поле редактора, при этом открывается в правой части интерфейса окно "Параметры" (3), где Дизайнер процесса может настроить элемент экранной формы.
  3. Заполнение  полей параметров элемента экранной формы, задавая тем самым вид, форму и наполнение элемента экранной формы.
  4. Переход к выбору следующего элемента экранной формы.

Более подробно про каждый элемент и его свойства см. в Элементы экранной формы.
