Создание и редактирование схемы Процесса

Прежде чем приступить к редактированию и созданию схемы:

  1. Дизайнер процессов должен иметь четкое представление о бизнес-процессе, который он собирается создавать в редакторе процессов. Лучше всего, если у него будет ТЗ на разработку процесса.
  2. Дизайнер процессов должен овладеть навыками работы со всеми блоками схемы процесса.

В процессе разработки схемы рекомендуется придерживаться следующего порядка:

  1. Сначала разместить на схеме активные блоки процесса:
    • робот
    • экранная форма
    • подпроцесс
    • обработка значений
  2. Если это экранная форма, робот или подпроцесс необходимо выбрать конкретные объекты
  3. Добавить шлюзы, если в бизнес-процесс заложена какая-то логика.
  4. Выполнить соединение блоков направляющими, тем самым задав последовательность их выполнения.
  5. Задать входные параметры для блоков процесса, если требуется.
  6. Привязать значения входных параметров активных блоков к выходным параметрам процесса и/или других активных блоков.

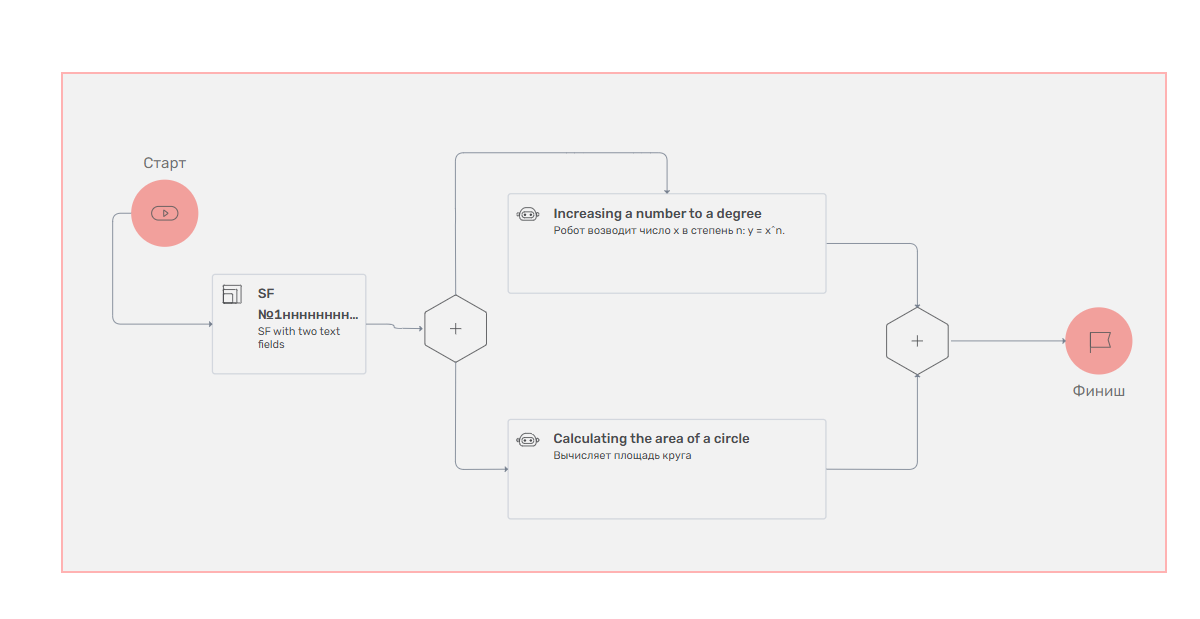

Создание схемы проекта

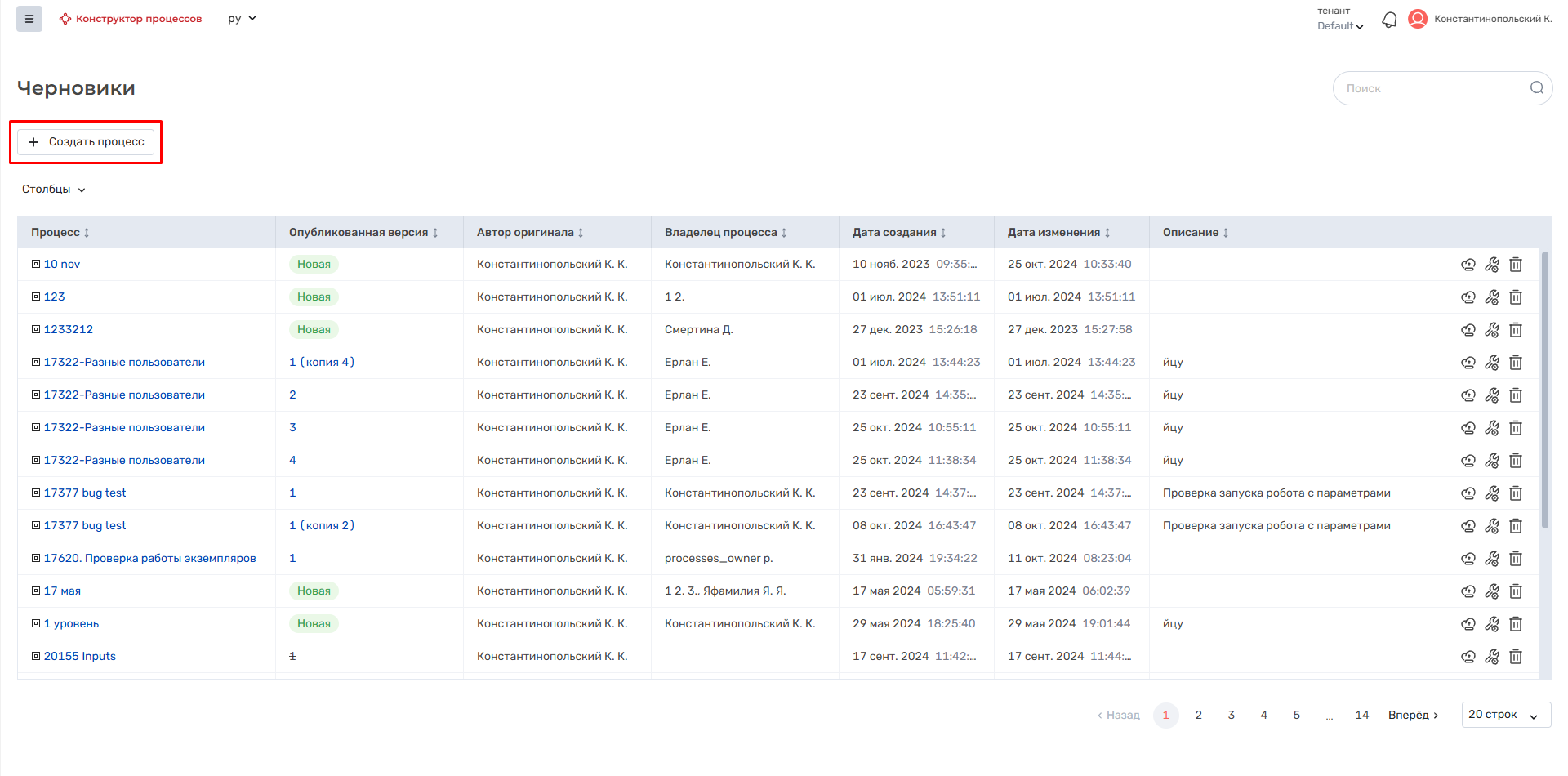

Для того, чтобы создать процесс нужно нажать кнопку "Создать процесс":

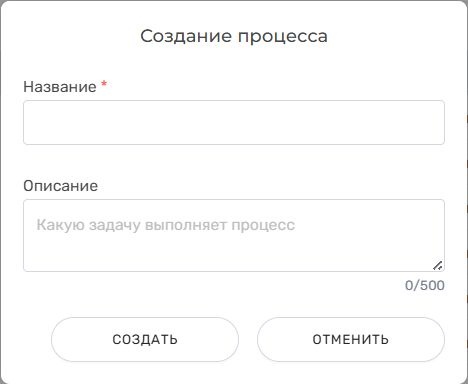

По нажатию кнопки "Создать процесс" открывается модальное окно "Создание процесса":

Необходимо заполнить поля модального окна, в соответствии с их назначением.

  ЭлементОписание
"Название"

Уникальное название процесса.

"Описание"Используется для описания процесса. Поле ввода описания процесса с текстом внутри "Какую задачу выполняет процесс". Максимальная длина текста составляет 500 символов
Кнопка "Отменить"

Для отказа от создания нового процесса. При нажатии модальное окно закрывается, изменения не сохраняются

Кнопка "Создать"Для подтверждения создания нового процесса. При нажатии модальное окно "Создание процесса" закрывается,
запись с созданным процессом добавляется в таблицу с версией "Новая", открывается рабочая область созданного процесса

После создания автоматически будет открыт редактор схемы процесса:

Для более подробного ознакомления с элементами редактора схемы процессов см. в Редактор схемы процесса.

Добавление блоков в схему

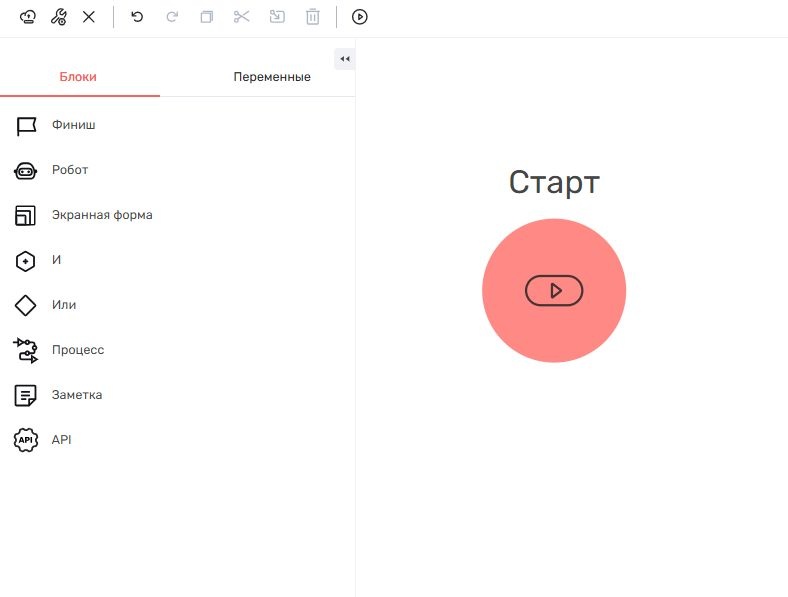

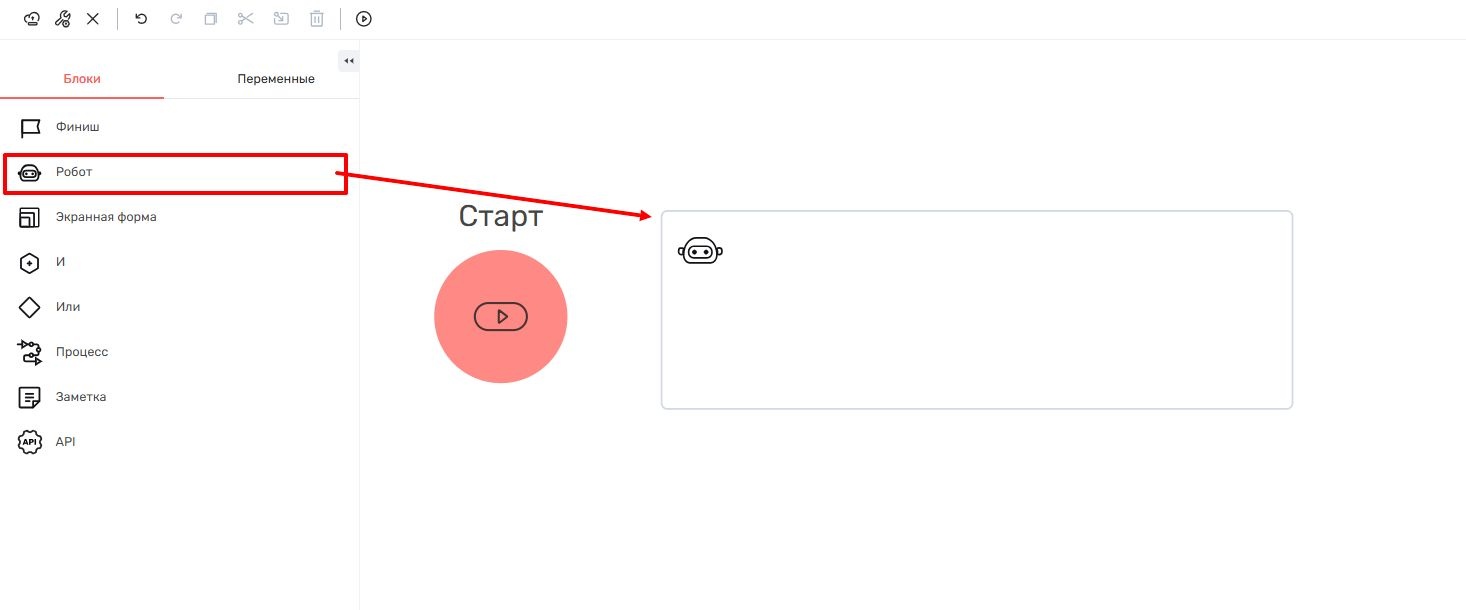

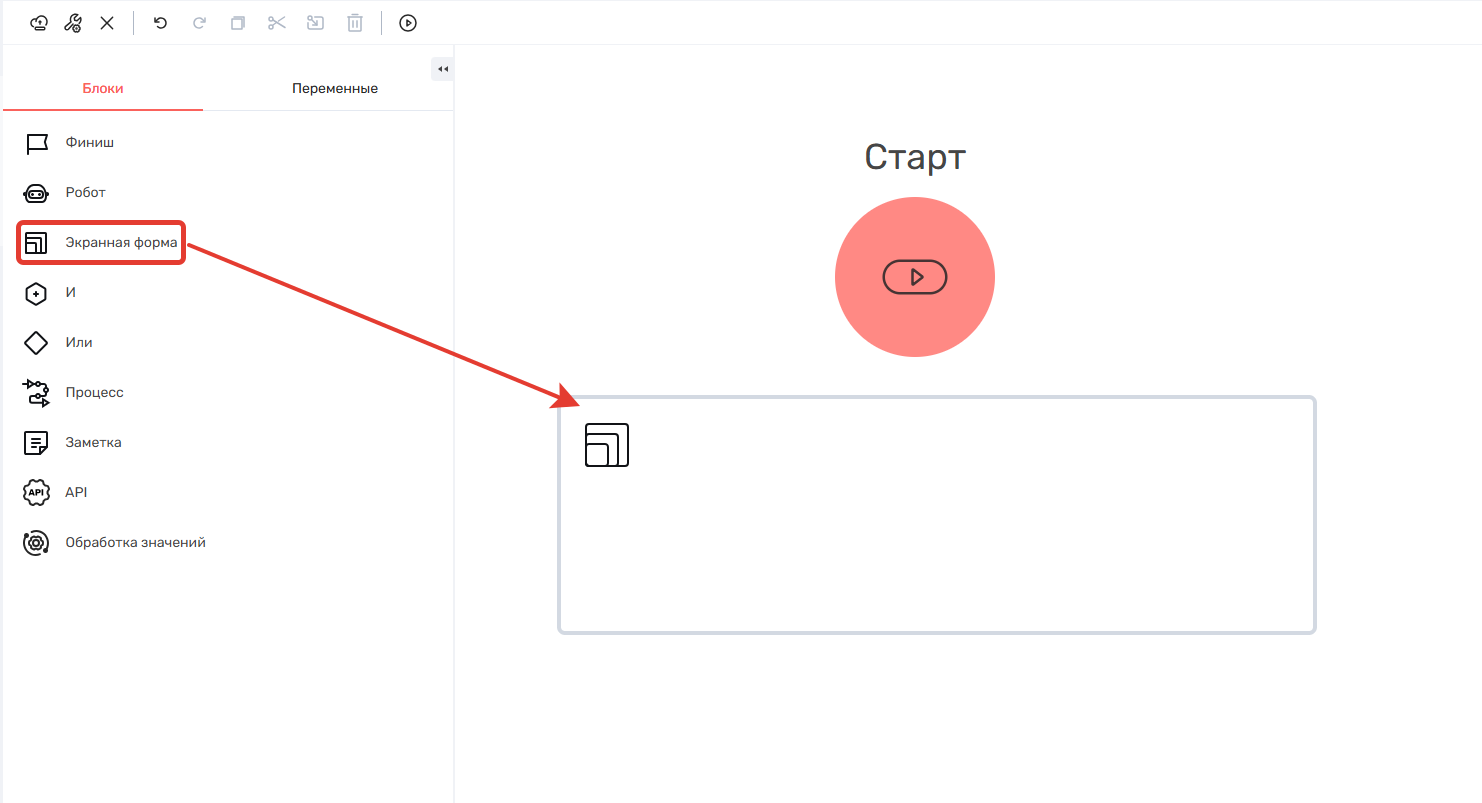

Для добавления нового блока в схему необходимо перетащить необходимый блок в Рабочую область.

Установка связи между блоками

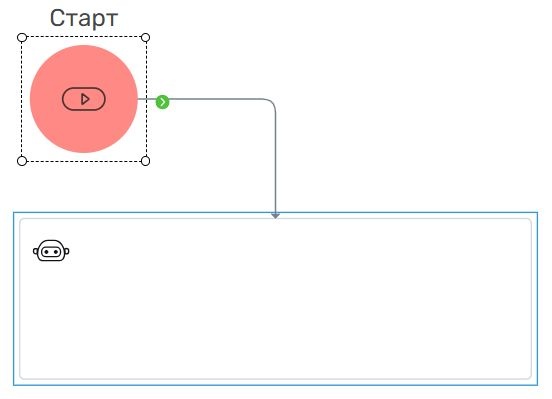

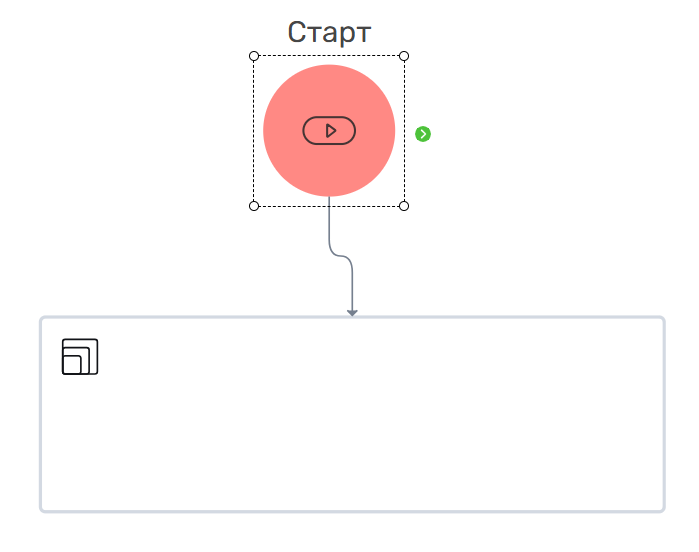

Для установки связей необходимо нажать и удерживать зелёную кнопку .

Затем провести связь к необходимому блоку.

Стрелка указывает направление переходов от блока к блоку в схеме.

Выбор объектов в блоках и настройка параметров

В блоках Робот, Экранная форма, Подпроцесс необходимо выбрать конкретного робота, экранную форму, подпроцесс прежде чем переходить к отладке или публикации процесса.

После выбора в свойствах блока появятся соответствующие поля входных параметров и результатов. Более подробно можно ознакомиться в Работа с блоками.

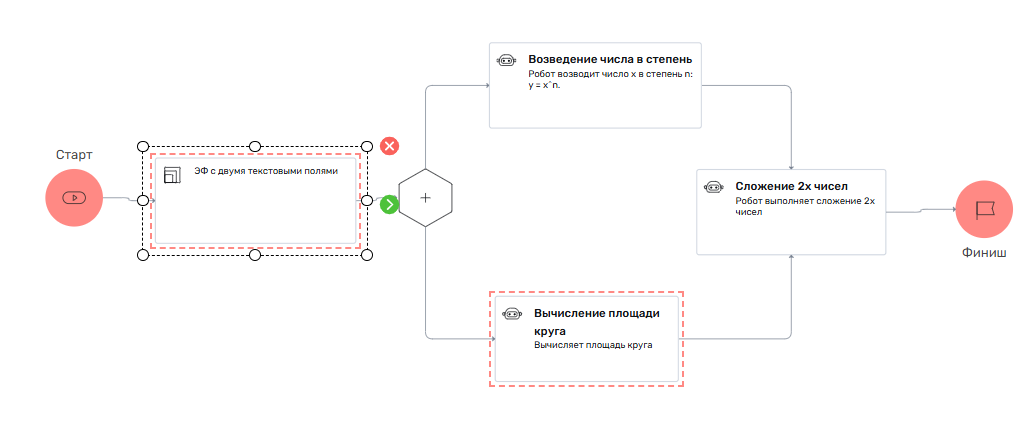

Выделение и перемещение блоков на схеме

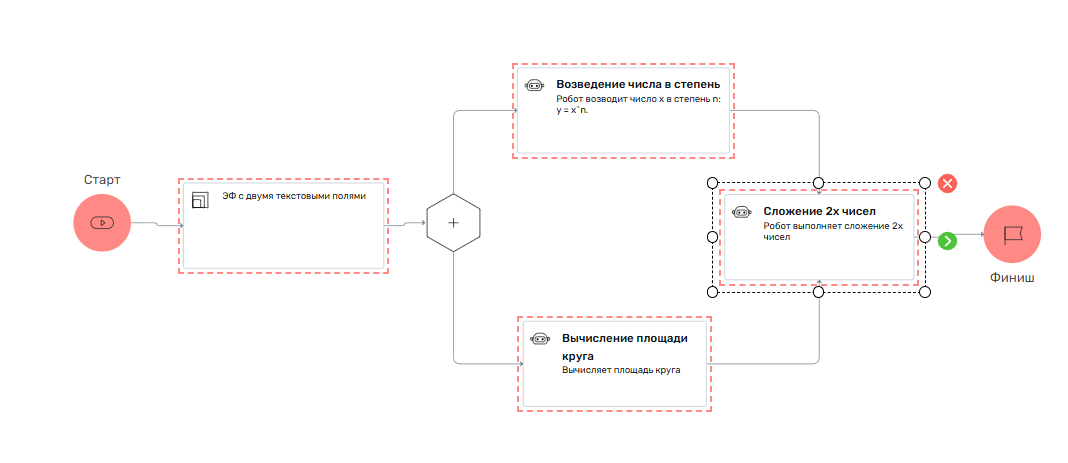

Помимо обычного выделения блока путём нажатия ЛКМ/СКМ на блок и дальнейшего перетаскивания по схеме, есть возможность выделять сразу несколько:

  1. Выделение блоков по одному

    • Нажать и удерживать клавишу Ctrl или command и кликнуть по нескольким блокам с помощью ЛКМ/СКМ, которые необходимо выделить

    • Чтобы снять выделение с одного блока, необходимо также удерживать клавишу Ctrl или command и кликнуть по ранее выделенному блоку
    • Чтобы снять выделение со всех блоков, необходимо кликнуть в любое место на схеме процесса
    • Выделенные блоки можно перемещать в любую область схемы

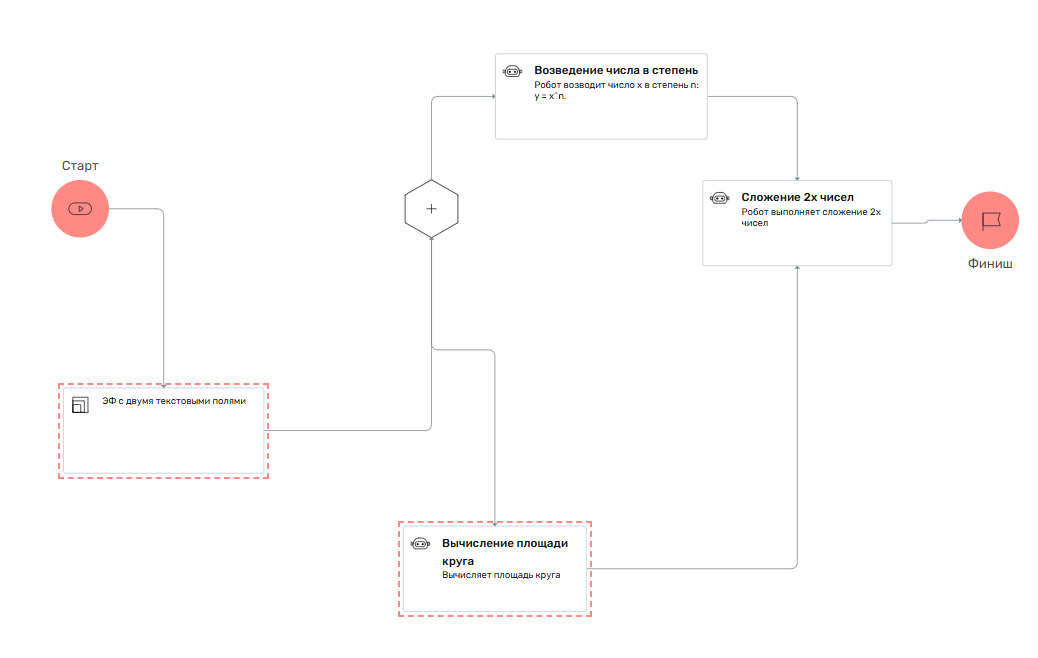

  2. Выделение блоков с помощью области

    • Нажать и удерживать клавишу Shift, затем нажать и удерживать ЛКМ/СКМ и сформировать область выделения с помощью перемещения указателя мыши

    • Затем отпустить ЛКМ/СКМ и Shift, область выделения пропадет, а находившиеся в ней блоки станут выделенными.

    • Выделенные блоки можно перемещать в любую область схемы
    • Если необходимо снять выделение с одного блока, нужно также удерживать клавишу Ctrl или command и кликнуть по ранее выделенному блоку
    • Чтобы снять выделение со всех блоков, необходимо кликнуть в любое место на схеме процесса
