Редактор позволяет настраивать структуру робота и выполняемые им функции.

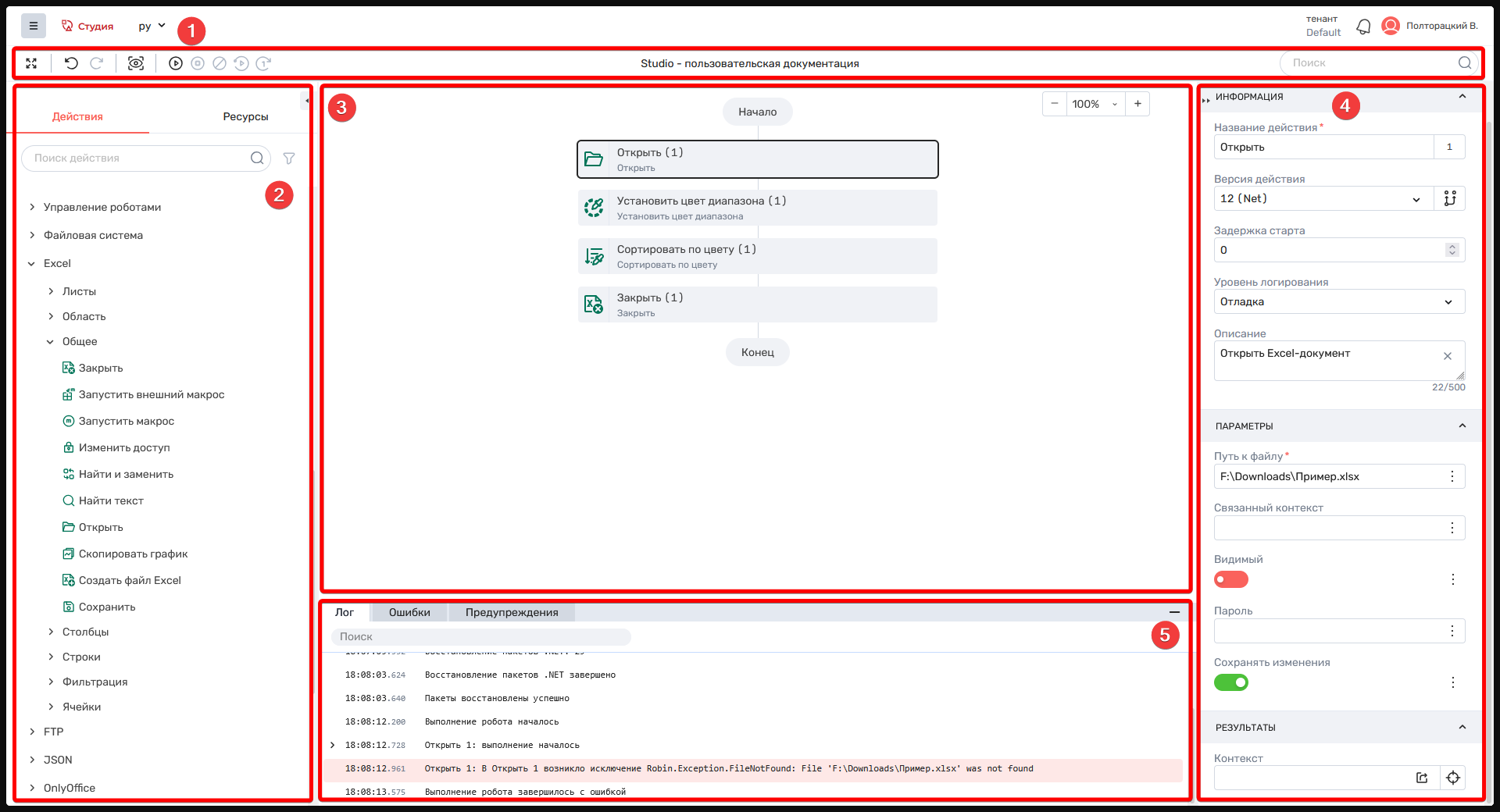

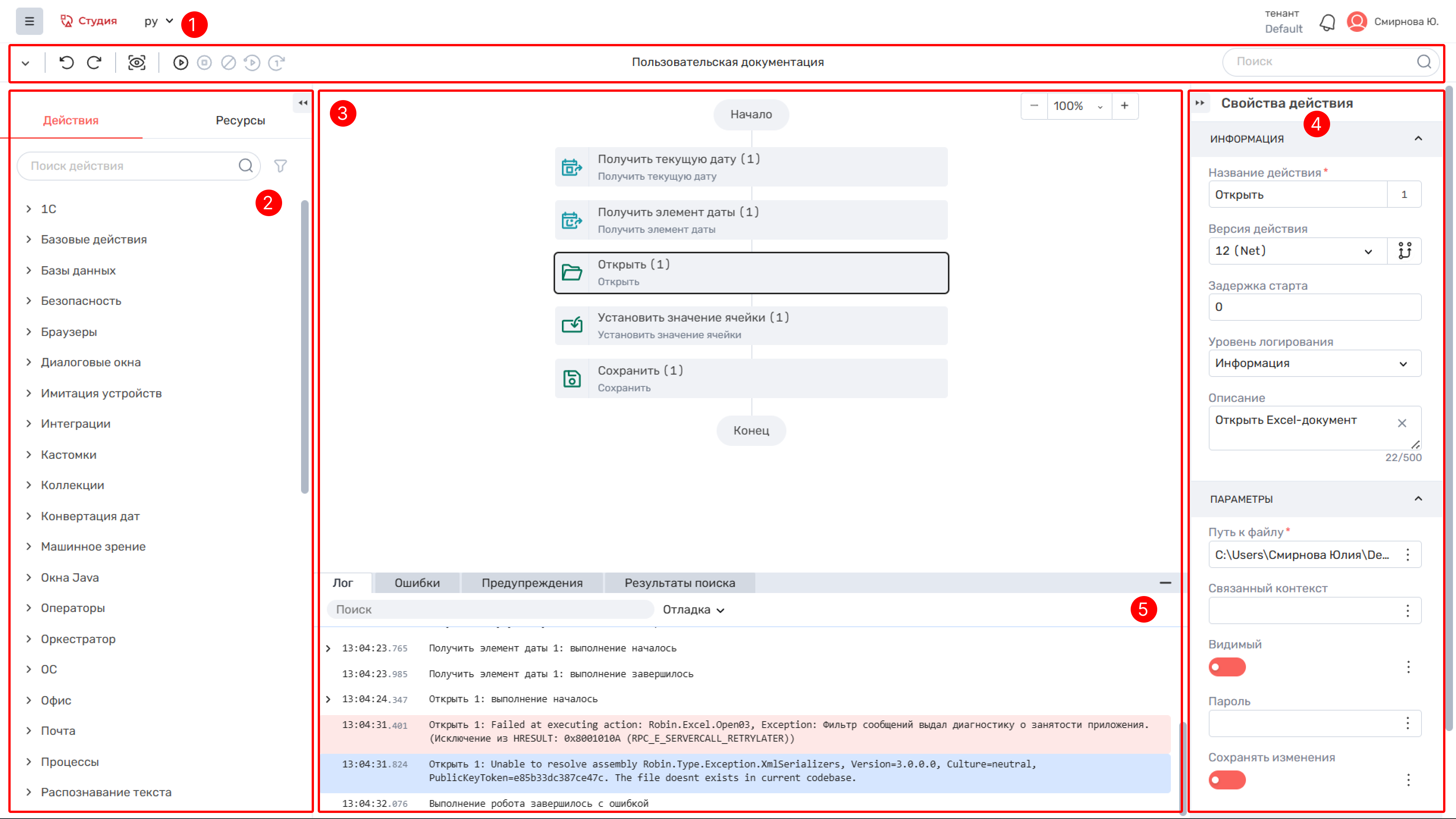

Рабочая область редактора состоит из пяти основных областей:

  1. Панель инструментов и отладки – содержит инструменты для управления проектом, функции отладки робота и название проекта.
  2. Левая панель – содержит список действий и список ресурсов, которые можно использовать в роботе.
  3. Схема робота – графическое представление выполняемых действий и их последовательности.
  4. Панель свойств действия – параметры и свойства, изменение которых позволяет настраивать работу действия.
  5. Нижняя панель – содержит лог выполняемого в режиме отладки робота, сведения о предупреждениях и ошибках в проекте и вкладку с результатами поиска.

Панель инструментов и отладки

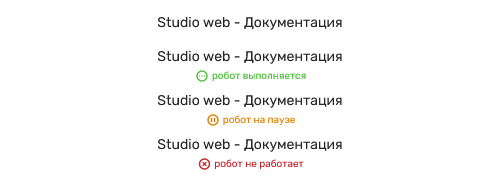

Панель содержит инструменты для управления проектом, функции отладки робота и название проекта.

Инструменты

Публикация проекта и робота

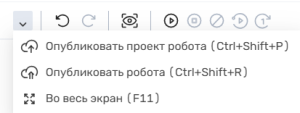

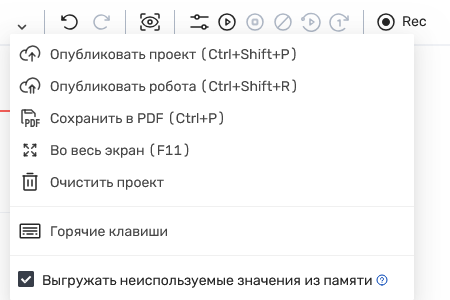

Чтобы созданный робот стал доступен для запуска, его необходимо опубликовать. Вы можете опубликовать проект робота или робота из редактора. Для этого используйте функции «Опубликовать проект робота (Ctrl+Shift+P)» и «Опубликовать робота (Ctrl+Shift+R)». Подробнее о публикации проекта и робота читайте на странице «Публикация проекта и робота».

Открытие редактора во весь экран

Чтобы открыть редактор в полноэкранном режиме, используйте функцию «Во весь экран (F11)». Чтобы вернуться в оконный режим используйте функцию повторно или нажмите клавишу Esc.

Отмена и возврат изменений

Если вы хотите отменить произведённое в редакторе изменение, воспользуйтесь функцией отмены. Нажмите кнопку «Отменить (Ctrl+Z)», чтобы отменить последнее изменение. Чтобы вернуть отменённое изменение, нажмите кнопку «Вернуть (Ctrl+Y)».

  • Максимальное количество отмен – 50.

Проверка схемы робота

Проверка схемы робота на наличие ошибок – обязательный этап, который обеспечивает корректность выполняемого робота.

Чтобы проверить схему, нажмите кнопку «Проверить схему робота». Если в результате проверки были выявлены ошибки и предупреждения, они отобразятся в соответствующей вкладке нижней панели.

Также проверка выполняется перед запуском робота, публикацией проекта и робота. При наличии ошибок эти функции не выполняются.

Поиск действий на схеме

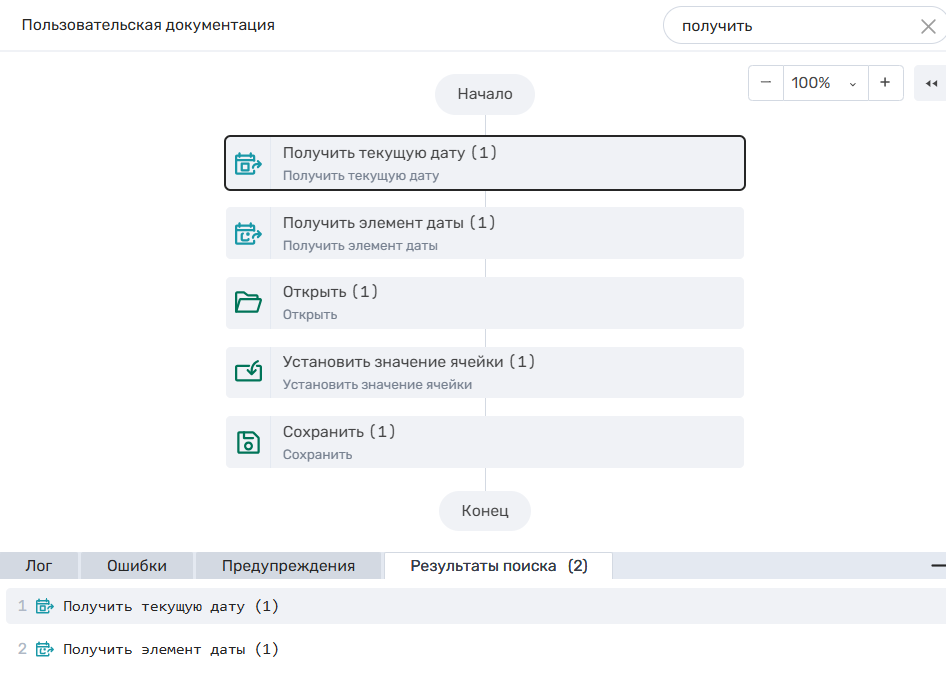

Если вы хотите найти действие на схеме, воспользуйтесь полем поиска.

Поиск осуществляется по названию действия и его индексу по всем действиям на схеме робота. Найденные действия отображаются во вкладке «Результаты поиска» на нижней панели.

Учтите, что функция недоступна во время отладки.

Отладка

После того как вы настроили структуру робота и выполняемые им функции, вы можете проверить работу робота, запустив его отладку.

  • Запустить – запускает робота на выполнение. Перед запуском производится проверка схемы. После запуска меняется на функцию «Поставить на паузу».
  • Поставить на паузу – приостанавливает выполнение робота. После паузы активируется функция «Шаг вперёд». После приостановки меняется на функцию «Запустить», позволяющую возобновить выполнение робота.
  • Остановить – останавливает выполняющего робота после завершения активного действия. При паузе остановка производится мгновенно.
  • Прервать выполнение – незамедлительно прекращает выполнение робота.
  • Перезапустить – незамедлительно перезапускает выполняющегося робота.
  • Шаг вперёд – выполняет одно следующее действие, после которого произошла остановка, после чего снова приостанавливает выполнение робота.

Подробное описание функций отладки робота читайте на странице «ROBIN Studio Web. Отладка робота».

Список действий и ресурсов

На панели слева представлены 2 вкладки: Действия и Ресурсы.

  • Действия – функциональные элементы, из которых составляется сценарий робота.
  • Ресурсы – создаваемые пользователем объекты, содержащие значения, которые используются в действиях.

Подробнее о размещении действий на схеме и о их настройке читайте на странице «ROBIN Studio Web. Настройка сценария».

Подробнее о работе с ресурсами читайте на странице «ROBIN Studio Web. Управление ресурсами робота».

Схема робота

Схема является графическим представлением выполняемых роботом действий. Вы можете взаимодействовать с объектами на схеме и изменять их параметры для настройки выполняемых операций.

Подробнее о взаимодействии со схемой и настройке связей между действиями читайте на странице «ROBIN Studio Web. Настройка сценария».

Масштабирование схемы

Вы можете изменить масштаб схемы робота:

  • кнопками "-" и "+" на экране;
  • выбором значения из выпадающего списка;
  • нажатием и удержанием клавиши Ctrl и вращением колёсика мыши;
  • сочетанием клавиш "Ctrl+-" и "Ctrl++";
  • сочетанием клавиш "Ctrl+0" масштабирование схемы робота сбрасывается до 100%.

Схема робота не масштабируется меньше 20% и больше 200%.

Свойства действия

На панели справа вы можете увидеть свойства размещённого на схеме действия и изменить их.

Подробнее о настройке действий читайте на странице «ROBIN Studio Web. Настройка сценария».

Нижняя панель

На нижней панели представлены вкладки «Лог», «Ошибки», «Предупреждения», «Результаты поиска». Отображаемые в этих вкладках данные позволяют контролировать корректность создаваемого сценария робота.

  • Лог – сведения о действиях во время выполнения робота.
  • Ошибки – недостатки, которые делают сценарий робота непригодным к исполнению. Если в сценарии есть ошибки, запустить робота не получится.
  • Предупреждения – замечания, которые не влияют на корректность сценария, но исправление которых может помочь избежать ошибок при выполнении робота.

  • Результаты поиска – список действий:

При работе с описанными вкладками вы можете перейти к действию на схеме, кликнув по его названию в списке.

Подробнее о работе с логом читайте на странице «ROBIN Studio Web. Отладка робота».

Дальнейшие шаги

После того как вы ознакомились с интерфейсом и базовыми функциями редактора, вы можете приступить к настройке сценария:

После настройки сценария изучите возможности отладки робота – это поможет убедиться в его работоспособности до публикации:

После того как вы завершили создание робота, для использования его требуется опубликовать:

Частые вопросы

Почему изменённые размеры рабочей области не сохраняются?

Эта функция находится в разработке.
